Một ống xi lanh thủy lực tạo ra giữa hành trình có chi phí cao hơn bất kỳ tính toán thời gian ngừng hoạt động nào của máy có thể đo lường được. Ống DOM ST52.3 thu hẹp khoảng cách giữa ống hàn thông thường và sản phẩm liền mạch đắt tiền, mang lại cường độ năng suất và nhu cầu về hệ thống năng lượng chất lỏng có độ chính xác về kích thước.
DOM là viết tắt của Drawn Over Mandrel. Quá trình bắt đầu với một dải thép phẳng được tạo hình cuộn và hàn điện trở vào một lỗ rỗng. Sau đó, ống đó được kéo qua một trục gá cứng - gia công nguội vùng hàn, tinh chỉnh cấu trúc hạt và đặt cả ID và OD ở mức dung sai chặt chẽ. ST52.3 là loại thép cacbon-mangan hợp kim thấp có nguồn gốc từ Châu Âu tương đương với DIN 2393 / EN 10305-2 E355, được áp dụng rộng rãi theo tiêu chuẩn ASTM A513 Loại 5 để cung cấp cho Bắc Mỹ.
Điều khác biệt giữa DOM với ống ERW (Hàn điện trở) tiêu chuẩn là tính đồng nhất của tường. Trong sản phẩm ERW, sự thay đổi của thước đo dải phẳng xuyên suốt đến bức tường hoàn thiện. Vẽ nguội DOM trên trục gá làm giảm sự biến đổi đó thành một mặt phẳng duy nhất, loại bỏ hiệu quả độ lệch tâm xoắn ốc gây ra cho ống liền mạch kéo nguội. Các kỹ sư chỉ định ống xi lanh thủy lực chọn DOM vì lỗ khoan thẳng, nhất quán trực tiếp làm giảm độ mòn của lưỡi gạt và vòng đệm.
So sánh quy trình trực tiếp giúp tạo ra lợi thế:
| Quy trình | Dung sai OD | Dung sai của tường | Độ thẳng ID |
|---|---|---|---|
| ERW được hàn | ±1% | ±10% | Có thể thay đổi - hiện tại có tia lửa hàn |
| DOM (A513 Loại 5) | ±0,5% (hoặc ±0,005 in) | ±10% | Tuyệt vời - lỗ khoan chạy song song |
| CDS (Liền mạch) | ±0,75% | ±12,5–15% | Tốt - nhưng độ lệch tâm xoắn ốc vẫn còn |
Bản thân hóa học cấp ST52.3 nhắm đến lượng carbon tương đương được kiểm soát, cung cấp độ bền cần thiết mà không làm mất đi khả năng hàn - một thuộc tính quan trọng khi các phụ kiện cuối, trục hoặc khối cổng được hàn vào thân xi lanh.
Ký hiệu ST52.3 mang một cường độ năng suất tối thiểu được đảm bảo là 355 MPa (51,5 ksi) và độ bền kéo tối thiểu là 490 MPa (71 ksi), với độ giãn dài thường trên 22%. Các giá trị này được đo trên ống DOM thành phẩm sau khi kéo nguội và ủ giảm ứng suất (SRA). Sự kết hợp giữa năng suất cao và độ giãn dài rộng có nghĩa là ống có thể chịu được cả tải áp suất tĩnh và chu kỳ mỏi phổ biến trong thủy lực di động.
Hai loại khác thường xuyên tham gia cùng một cuộc trò chuyện về thông số kỹ thuật: 1026 và E355. Trong khi ống DOM 1026 là mặt hàng chủ lực ở thị trường Hoa Kỳ, mức trần năng suất của nó lại thấp hơn - khoảng 310 MPa. Mặt khác, E355 gần giống với ST52.3 về mặt hóa học và nhiều nhà máy được chứng nhận kép theo cả EN 10305-2 và ASTM A513 Loại 5 cho cùng một mức nhiệt.
| Tài sản | ST52.3 / E355 | 1026 | 1020 |
|---|---|---|---|
| Sức mạnh năng suất (phút) | 355 MPa (51,5 ksi) | 310 MPa (45 ksi) | 250 MPa (36 ksi) |
| Độ bền kéo (phút) | 490 MPa (71 ksi) | 483 MPa (70 ksi) | 414 MPa (60 ksi) |
| Độ giãn dài (phút) | 22% | 18–20% | 25% |
| Độ cứng (HRB, điển hình) | 80–90 | 72–82 | 60–70 |
| Tính hàn | Tốt - nên làm nóng trước cho các phần nặng | Tuyệt vời - lượng carbon thấp | Tuyệt vời |
Điều làm cho ST52.3 đặc biệt phù hợp với thủy lực không chỉ là số hiệu suất mà còn là hành vi sau hiệu suất. Trong một hình trụ chịu áp lực không thường xuyên, tỷ lệ độ bền kéo trên năng suất cao hơn của vật liệu mang lại một giới hạn trước khi bị biến dạng vĩnh viễn. Cấu trúc hạt mịn của ống trục gá kéo cũng cải thiện khả năng chống lan truyền vết nứt tại đường hàn - khu vực mà ống ERW không kéo có thể biểu hiện độ giòn.
Một câu hỏi thường xuyên từ người quản lý mua hàng là liệu có nên trả thêm phí cho ST52.3 so với 1026 DOM phổ biến hơn hay không. Câu trả lời dựa trên bốn yếu tố quyết định: cường độ năng suất yêu cầu, phạm vi hàn, môi trường vận hành và khả năng chịu ngân sách cho chi phí ban đầu so với chi phí vòng đời.
Ống DOM 1026 có ý nghĩa kinh tế trong các ứng dụng cơ học không quan trọng về an toàn như con lăn băng tải, ống lót và trục truyền động nơi hiệu suất 310 MPa là đủ. Nhưng trong xi lanh thủy lực, đường bao áp suất nhanh chóng yêu cầu ST52.3. Xi lanh có lỗ khoan 4 inch hoạt động ở mức 3.000 PSI tạo ra ứng suất vòng trên thành mỏng 1026 có thể vượt quá giới hạn thiết kế an toàn. Việc nâng cấp lên ST52.3 sẽ tăng thêm khoảng 10–15% chi phí ống thô nhưng thường loại bỏ nhu cầu về thành dày hơn, bù đắp trọng lượng vật liệu và nỗ lực gia công.
| Tiêu chí | ST52.3 DOM | 1026 DOM |
|---|---|---|
| Sức mạnh năng suất | 355 MPa - phù hợp với áp suất trên 2.500 PSI với hệ số thành vừa phải | 310 MPa - thường được giới hạn ở các thiết kế có áp suất thấp hơn hoặc tường lớn hơn |
| Hàn | Tốt; nên làm nóng trước (150–200 °C) thành trên 6 mm để tránh hình thành martensite | Tuyệt vời; low carbon content permits welding without preheat in most cases |
| Khả năng gia công | Tốt - hàm lượng mangan cao hơn một chút giúp giảm mài mòn dụng cụ so với 1020 | Tốt - khả năng gia công ổn định; mềm hơn một chút |
| Chỉ số chi phí | Cơ sở 10–15% | Căn cứ |
| Ứng dụng tốt nhất | Xi lanh thủy lực, ống truyền lực chất lỏng, các bộ phận kết cấu chu kỳ cao | Trục truyền động, ống lót, con lăn băng tải, ống cơ khí tổng hợp |
Nếu ứng dụng liên quan đến tải trọng động bên hông hoặc chiều dài hành trình dài trong đó độ cứng uốn là quan trọng thì lựa chọn có thể nghiêng về ST52.3 vì năng suất cao hơn cho phép nhà thiết kế duy trì bức tường mỏng hơn, nhẹ hơn mà không vi phạm hệ số an toàn 3:1 hoặc 4:1. Đối với các bộ phận quay như ống trục truyền động , 1026 tiếp tục thống trị trên cơ sở giá trị, trong khi ST52.3 tìm thấy vị trí thích hợp nơi kết hợp mô-men xoắn và tải sốc.
Các chương trình có sẵn trên các trung tâm dịch vụ lớn thường bao gồm phạm vi OD từ 3/16 inch (4,76 mm) đến 14 inch (355,6 mm), với độ dày thành từ 0,028 inch đến 0,625 inch. Trong sản xuất xi lanh thủy lực, điểm ngọt nằm trong khoảng từ 2,0 đến 8,0 inch OD với thành từ 0,188 đến 0,500 inch.
Kích thước đế quốc thường được thả bao gồm:
Độ dài tiêu chuẩn chạy ngẫu nhiên từ 17 đến 24 feet, với các tùy chọn cắt theo chiều dài có sẵn. Khi một thiết kế yêu cầu kích thước không phải danh mục - ví dụ: OD 5,125" với tường 0,312" - đường dẫn thường liên quan đến việc chạy số lượng nhà máy. Thời gian thực hiện kích thước tùy chỉnh cho ống ST52.3 DOM trung bình từ 4 đến 6 tuần và số lượng đặt hàng tối thiểu thường bắt đầu vào khoảng 500 đến 1.000 kg tùy theo lịch trình của nhà máy. Chi phí tăng thêm cho kích thước không có phôi có thể đáng kể (cao hơn 20–30% so với giá có sẵn), nhưng nó sẽ mang lại hiệu quả khi giải pháp thay thế sẽ buộc phải có kích thước tiêu chuẩn nặng hơn, tốn kém hơn và yêu cầu thêm lượng phôi gia công.
Các kích thước số liệu phù hợp với ISO 4394 và EN 10305-2 đều được hỗ trợ như nhau. Các kích thước ống DOM ST52.3 theo hệ mét phổ biến bao gồm 50x5, 63x7, 80x8, 100x10 và 125x12,5 mm. Trong một số chuỗi cung ứng, vật liệu được đánh dấu kép là E355 để đơn giản hóa việc tuân thủ các tiêu chuẩn Châu Âu.
Chọn độ dày thành chính xác cho ống xi lanh thủy lực là một bài tập kỹ thuật đơn giản, tuy nhiên có quá nhiều cửa hàng vẫn dựa vào “những gì chúng tôi đã sử dụng lần trước”. Tính toán có kỷ luật sẽ ngăn ngừa được cả thất bại thảm hại và lãng phí vật chất không cần thiết.
Điểm bắt đầu là công thức Barlow, được sửa đổi cho dịch vụ xi lanh:
t = (P × ID) / (2 × S − P)
Ở đâu:
Đối với ống ST52.3 DOM có hiệu suất 355 MPa (51.500 PSI), hệ số an toàn thường tuân theo khuyến nghị của NFPA hoặc ISO. Thủy lực di động thường sử dụng hệ số 4:1 về năng suất , tạo ra ứng suất cho phép là 12.875 PSI. Xi lanh cố định công nghiệp đôi khi giảm xuống 3:1, nâng ứng suất cho phép lên 17.167 PSI. Một ví dụ thực tế minh họa sự khác biệt:
Nếu hệ số an toàn 3:1 là hợp lý thì bức tường yêu cầu sẽ giảm xuống 0,354 inch — và có thể sử dụng bức tường 0,375 inch, giúp tiết kiệm trọng lượng và chi phí. Đây chính xác là lúc lợi suất cao hơn của ST52.3 được đền đáp: biên độ cho phép nhà thiết kế giảm bớt bức tường mà không vượt qua ngưỡng rủi ro.
Chỉ riêng độ dày của thành không đảm bảo tuổi thọ của phớt. Bề mặt hoàn thiện bên trong của ống cũng quan trọng không kém. Ống SRB đã được mài giũa hoặc được phân phối ở Ra ≤ 0,4 µm giúp kéo dài đáng kể tuổi thọ của vòng đệm thanh và vòng đệm pít-tông so với ID DOM thô ở Ra 1,6 µm. Khi xi lanh hoạt động trong môi trường bụi bặm hoặc chu kỳ cao, ghép nối ST52.3 DOM với ống SRB được mài giũa theo tiêu chuẩn EN 10305-1 E355 H8 loại bỏ hiện tượng mài mòn và cung cấp màng bôi trơn ổn định.
| Loại hoàn thiện | Độ nhám ID (Ra) | Dung sai ID | Đóng dấu cuộc sống tác động |
|---|---|---|---|
| DOM như được vẽ | 1,0–1,6 µm | ±0,002–0,003 inch | Căn cứline — acceptable for low-cycle |
| Được mài giũa (H8) | 0,2–0,4 µm | H8 (±0,001 inch trên 2–4 inch ID) | Mở rộng - được khuyến nghị cho tất cả các xi lanh động |
| SRB (Skived & Roller Burnished) | .20,2 µm | H8 hoặc chặt chẽ hơn | Tối đa - hoàn thiện gương cho chu kỳ cao, áp suất cao |
Ống DOM cơ sở thường đóng vai trò là tiền thân cho hoạt động hoàn thiện giá trị gia tăng. Việc lựa chọn phương pháp xử lý bề mặt phù hợp phụ thuộc vào việc ưu tiên là hiệu suất bịt kín bên trong, khả năng chống ăn mòn bên ngoài hay cả hai.
Trong nội bộ, ba quy trình chủ yếu là mài giũa, đánh bóng và đánh bóng con lăn (SRB) và xử lý đường kính trong siêu mịn (SSID). Bên ngoài, lớp phủ photphat, lắng đọng điện (lớp phủ E) và mạ crom cứng là những lớp phủ phổ biến nhất cho ống xi lanh thủy lực.
Mối quan hệ giữa chi phí hoàn thiện và ống cuối cùng là phi tuyến tính. Việc mài giũa ống ST52.3 có đường kính 4 inch có thể tăng thêm $15–$25 mỗi foot về số lượng, trong khi gói SRB E-coat đầy đủ có thể tăng giá mỗi foot lên 40–60%. Việc kết hợp độ hoàn thiện với chu kỳ làm việc thực tế sẽ tránh được thông số kỹ thuật quá cao.
Sự kết hợp giữa độ bền, độ thẳng và tính nhất quán của vật liệu của ống ST52.3 DOM khiến nó trở nên phù hợp tự nhiên trong nhiều ngành công nghiệp nơi năng lượng chất lỏng là động lực trung tâm.
trong sản xuất xi lanh thủy lực , ống đóng vai trò là thùng - bộ phận đơn lớn nhất phải chứa áp suất mà không bị phồng lên và dẫn hướng cần piston với ma sát tối thiểu. Thiết bị xây dựng, máy móc nông nghiệp, xử lý chất thải và xử lý vật liệu đều dựa vào xi lanh ST52.3 DOM để có hiệu suất có thể dự đoán được dưới tải trọng va đập.
Giảm xóc ô tô và ống thanh chống đại diện cho một ứng dụng có khối lượng lớn trong đó độ mịn ID của ống tương quan trực tiếp với tính nhất quán giảm xóc. Cấu trúc DOM kéo nguội chống nứt do mỏi ở đường hàn ngay cả sau hàng triệu chu kỳ. Đối với hệ thống treo bán chủ động, dung sai chặt chẽ hơn về độ tròn ID sẽ giữ cho vòng đệm dải piston hoạt động trong mọi điều kiện nhiệt độ khắc nghiệt.
Con lăn băng tải và ống ròng rọc sử dụng sản phẩm DOM vì độ đồng tâm của nó - lỗ khoan lệch tâm trên con lăn tốc độ cao gây ra rung động, hỏng ổ trục và tiếng ồn. Loại ST52.3 có thể được thay thế cho loại 1026 khi đường kính con lăn lớn và độ lệch dưới tải trọng đai trở thành mối lo ngại.
Các ứng dụng truyền tải điện cơ học, chẳng hạn như trục truyền động và trục rỗng , cũng được hưởng lợi từ sự cân bằng về độ bền xoắn và khả năng gia công của ST52.3 DOM. Khi trục phải truyền mô-men xoắn cao trong một đường bao bị hạn chế, năng suất cao hơn cho phép thành mỏng hơn và quán tính quay thấp hơn.
Việc mua ống DOM ST52.3 không chỉ liên quan đến RFQ hàng hóa. Chuỗi cung ứng đáng tin cậy cho ống xi lanh thủy lực dựa trên ba trụ cột: truy xuất nguồn gốc nguyên liệu, độ sâu kho và khả năng xử lý thứ cấp.
Trước khi đặt hàng, hãy xác minh những điều sau:
Thị trường ống ST52.3 DOM đã trưởng thành nhưng thời gian giao hàng vẫn dao động theo lịch trình của nhà máy. Xây dựng mối quan hệ với nhà phân phối vận chuyển hàng tồn kho nhiều tháng theo đường kính phổ biến có thể bảo vệ dây chuyền sản xuất của bạn khỏi sự gián đoạn chuỗi cung ứng.
Ống thép cán nguội – ASTM A513 Loại 2 Cấp 1010, 1015, 1020, 1026 (1” x 0,065”...
Các tổ hợp kết cấu thép gia công của chúng tôi được thiết kế chính xác cho th...

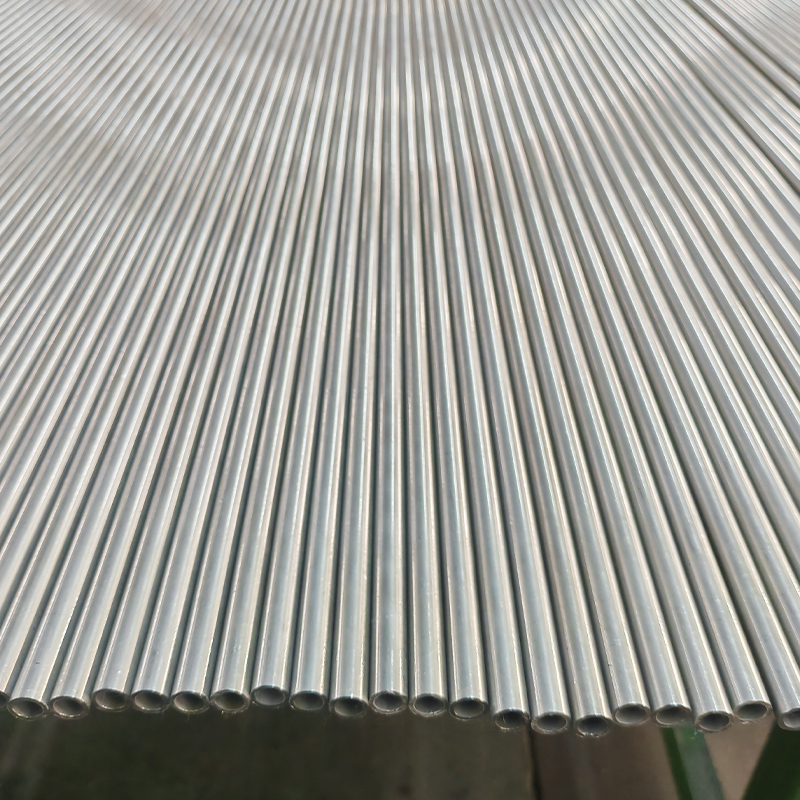

Ống thủy lực của chúng tôi được sản xuất từ thép liền mạch kéo nguội (CDS...

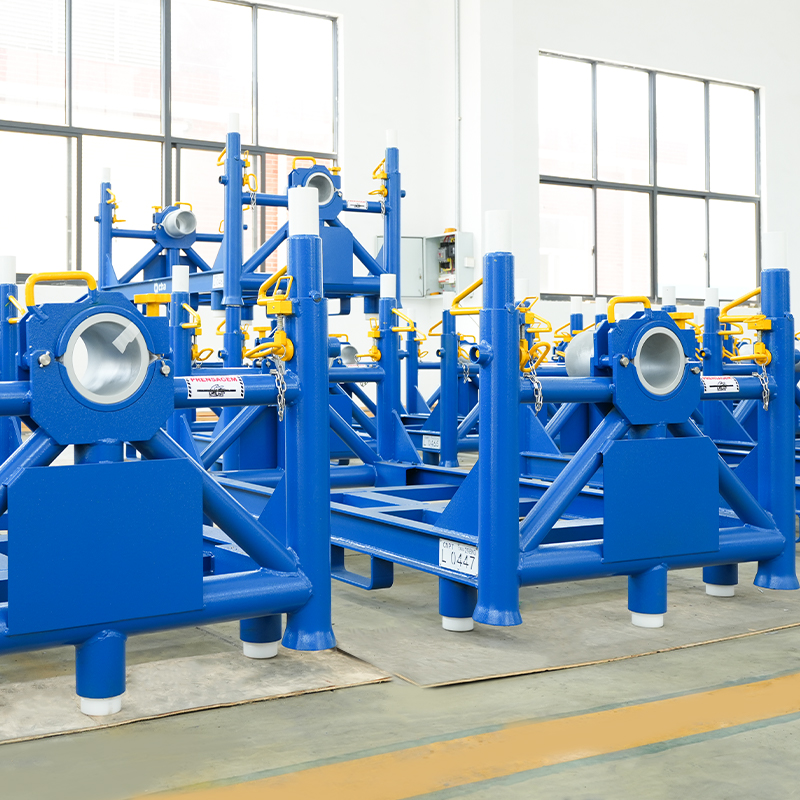

Tối đa hóa hiệu quả lưu trữ với Giá lưu trữ bằng thép có thể gập lại theo tiê...

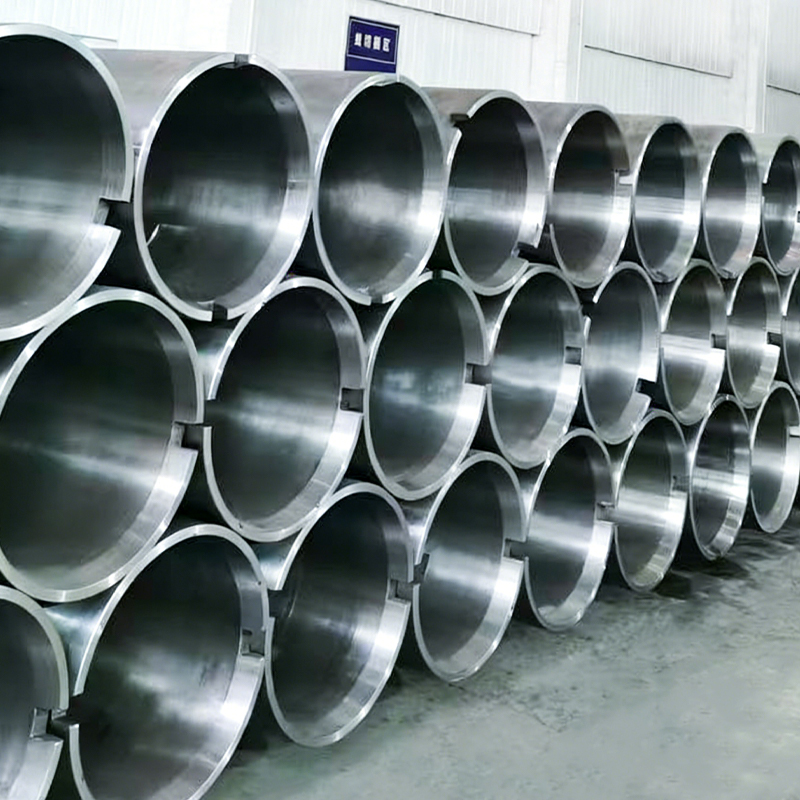

Ống thép đúc ly tâm của chúng tôi được thiết kế cho các ứng dụng có độ bền ca...
