Ống Honed & SRB – ASTM A513 ST52 / SAE 1026, Welded (CDW), Mirror ID Finish cho thùng xi lanh thủy lực

Ống mài giũa & SRB hàn nguội (CDW) ASTM A513 của chúng tôi có độ chính xác-

Những ống này kết hợp hiệu quả chi phí của ống hàn với độ hoàn thiện có độ chính xác cao, mang lại:

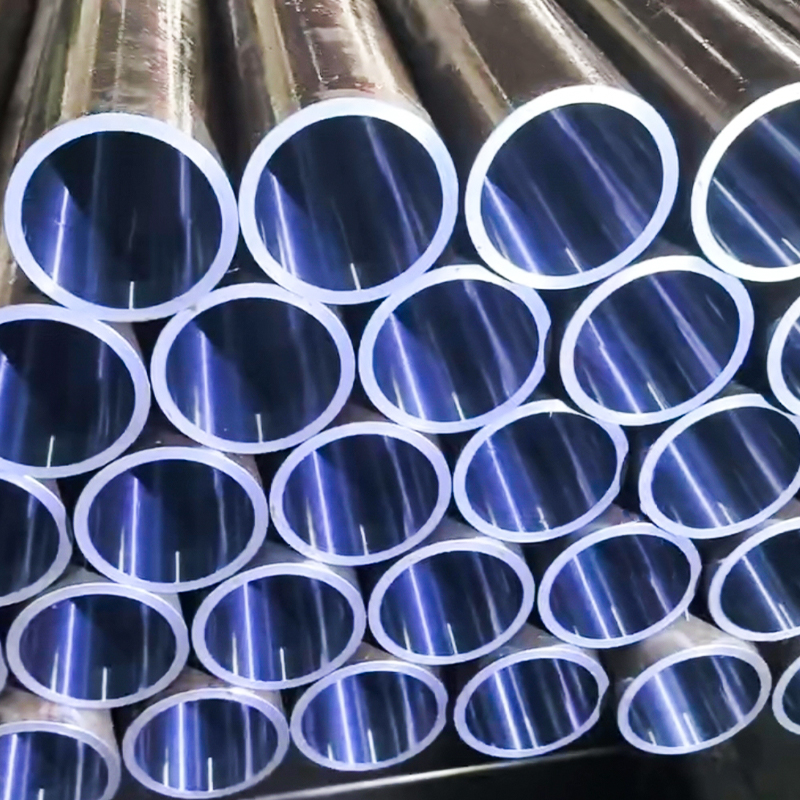

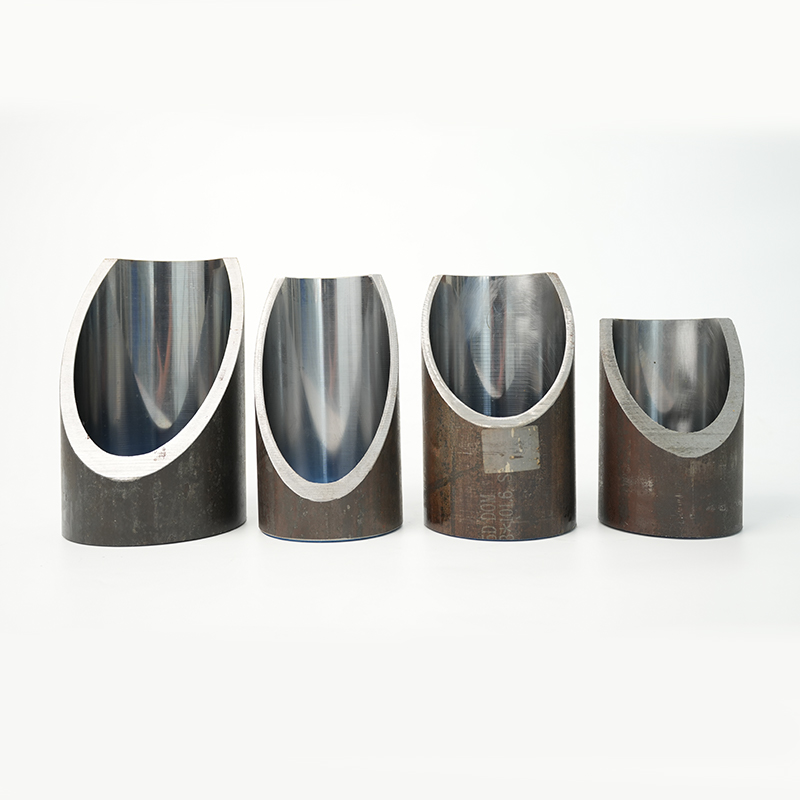

·Khoang bên trong giống như gương (Ra ≤ 0,4 μm đối với mài giũa, Ra ≤ 0,2 μm đối với SRB)
·Dung sai kích thước chặt chẽ (H8)
·Độ thẳng tuyệt vời cho hành trình piston đáng tin cậy

Lý tưởng cho các xi lanh thủy lực áp suất trung bình, máy móc công nghiệp, ô tô và các ứng dụng nông nghiệp, nơi yêu cầu hoàn thiện lỗ khoan chất lượng cao nhưng không cần ống liền mạch.

Các loại thép điển hình

·ST52 (tương đương với DOM loại 5 của ASTM A513)
·SAE 1026 (ống DOM bằng thép carbon)
·Tùy chọn: 1020 hoặc 1025 tùy theo yêu cầu cơ khí

Kích thước phổ biến (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Kích thước số liệu và hệ thống đo lường tùy chỉnh có sẵn theo yêu cầu.

Thông số kỹ thuật

·Tiêu chuẩn: ASTM A513, Ống DOM loại 5, hàn (CDW)
·Điều kiện: Kéo nguội / SRB
·Dung sai ID: H8 (hoặc chặt hơn theo yêu cầu)
·Hoàn thiện bề mặt: Ra 0,4 μm (được mài giũa) / Ra 0,2 μm (SRB)
· Độ thẳng: ≤ 0,3mm/m
· Độ tròn: ≤ 0,03 mm

Quy trình sản xuất

1. Sản xuất ống hàn – ERW từ thép dải chất lượng cao
2. Vẽ nguội trên trục gá (DOM) – cải thiện độ chính xác kích thước và tính chất cơ học
3. Xử lý nhiệt/Bình thường hóa - tăng cường tính toàn vẹn của mối hàn
4. Mài giũa – hoàn thiện mài mòn chính xác cho Ra ≤ 0,4 μm
5. Đánh bóng và lăn (SRB) – lớp hoàn thiện ID gương tùy chọn Ra ≤ 0,2 μm
6. Kiểm tra – Kiểm tra kích thước, độ thẳng, độ tròn và độ nhám bề mặt

Các tính năng và lợi ích chính

·Thay thế hiệu quả về mặt chi phí cho ống liền mạch cho xi lanh áp suất trung bình
·Dung sai H8 có độ chính xác cao để lắp ráp đáng tin cậy
·Lớp hoàn thiện lỗ khoan giống như gương giúp kéo dài tuổi thọ của phốt và piston
·Có sẵn ở dạng hoàn thiện được mài giũa hoặc SRB
·Cung cấp kích thước hệ mét và hệ Anh

Ứng dụng

·Xi lanh thủy lực cho máy xây dựng và máy nông nghiệp
·Thùng xi lanh khí nén
·Thiết bị nâng hạ và xử lý vật liệu
·Máy ép thủy lực công nghiệp
·Hệ thống thủy lực ô tô và máy móc di động
