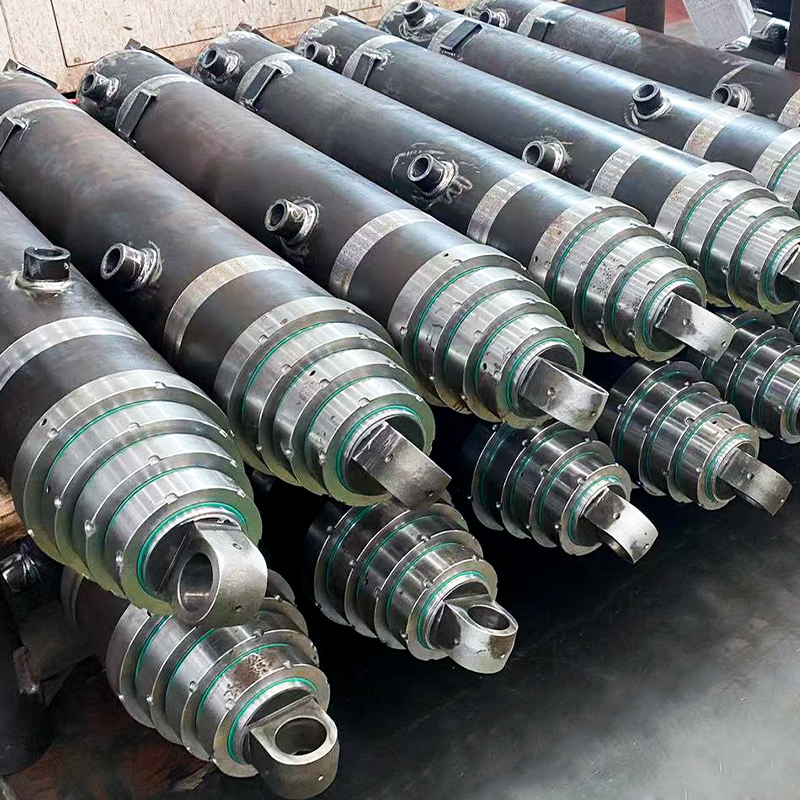

Xi lanh thủy lực dạng ống lồng – Bộ ống xi lanh nhiều tầng, Ống thép kéo nguội, E355

Xi lanh thủy lực dạng ống lồng của chúng tôi là xi lanh hạng nặng, nhiều tầng được thiết kế cho xe ben, xe moóc và thiết bị nâng hạ công nghiệp.

Mỗi bộ ống được sản xuất chính xác từ thép E355 kéo nguội, đảm bảo:

·Mở rộng và rút lại mượt mà qua nhiều giai đoạn
· Cường độ cao dưới tải nặng
· Tuổi thọ lâu dài với mức bảo trì tối thiểu

Được xây dựng tùy chỉnh theo thông số kỹ thuật của bạn, bao gồm chiều dài sân khấu, đường kính và độ dày thành.

Các loại thép điển hình

·EN 10305-1 E355 – Thép liền mạch kéo nguội, độ bền cao và chống mỏi
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – tùy chọn cho các ứng dụng chuyên dụng cần thêm sức mạnh

Vật liệu tùy chọn

Đối với các giai đoạn nhẹ hoặc đặc biệt, ống cũng có thể được sản xuất từ:

·EN 10305-2 Thép hàn kéo nguội – thích hợp cho các sân khấu dạng ống lồng có áp suất thấp hơn hoặc nhỏ hơn
·Ống hàn ASTM A513 – được hàn chính xác, có thể được mài giũa hoặc gia công cho các ứng dụng tùy chỉnh
· Thông số kỹ thuật tùy chỉnh có sẵn theo yêu cầu.

Kích thước phổ biến cho ống xi lanh dạng ống lồng (OD × WT)

Lưu ý: Độ dày thành tăng tỷ lệ thuận với OD để duy trì tính toàn vẹn của cấu trúc, độ thẳng và hoạt động trơn tru của piston. Kích thước tùy chỉnh có sẵn.

Thông số kỹ thuật

·Chất liệu: Thép liền mạch kéo nguội E355 (chính); tùy chọn EN 10305-2 hoặc ASTM A513
·Hoàn thiện bề mặt: OD và ID được gia công; mài giũa tùy chọn để di chuyển piston trơn tru
·Dung sai: H8 hoặc chặt chẽ hơn trên ID
· Độ thẳng: 0,3 mm/m mỗi giai đoạn
· Độ tròn: 0,03 mm mỗi giai đoạn
·Ứng dụng: Xi lanh ống lồng nhiều tầng dành cho xe ben, xe moóc, xe nâng công nghiệp

Quy trình sản xuất

1. Lựa chọn ống thép – cấp độ bền cao E355 hoặc EN 10305-2 / ASTM A513 tùy chọn
2. Vẽ lạnh – cải thiện độ thẳng, độ chính xác kích thước và độ bóng bề mặt
3. Gia công chính xác – OD, ID và kết thúc tùy chỉnh cho mỗi giai đoạn
4. Tùy chọn mài giũa – đảm bảo piston vận hành trơn tru và độ ma sát thấp
5. Kiểm tra – Độ thẳng, độ tròn, độ chính xác về kích thước và độ hoàn thiện bề mặt
6. Sẵn sàng lắp ráp – bộ ống phù hợp với thiết kế xi lanh nhiều tầng

Các tính năng và lợi ích chính

·Bộ ống nhiều tầng cho xi lanh dạng ống lồng
·Thép kéo nguội cường độ cao – bền bỉ dưới tải nặng
·Vật liệu tùy chọn cho các giai đoạn nhẹ hoặc đặc biệt
·Được chế tạo theo yêu cầu để phù hợp với xe ben, xe moóc hoặc máy móc hạng nặng
· Tùy chọn mài giũa để di chuyển piston trơn tru
·Bộ lắp ráp sẵn giúp giảm thời gian lắp ráp

Ứng dụng

·Xi lanh dạng ống lồng cho xe ben và xe moóc
·Thiết bị nâng và vận chuyển vật liệu công nghiệp
·Máy móc di động hạng nặng
·Xi lanh thủy lực nhiều tầng tùy chỉnh yêu cầu bộ ống chính xác
