Ống dùng cho linh kiện ô tô: Loại, cấp độ & hướng dẫn lựa chọn

1. Tại sao việc lựa chọn ống lại quan trọng trong linh kiện ô tô

Một vết nứt do ứng suất duy nhất trong ống trục truyền động có thể gây ra sự cố nghiêm trọng trên đường cao tốc. Ống thép bên trong bộ giảm xóc, tay treo hoặc ray khung xe không chỉ là một miếng kim loại rỗng - nó là một bộ phận cấu trúc mà việc lựa chọn sai loại có thể rút ngắn tuổi thọ của bộ phận từ 50% trở lên. Lỗi lựa chọn vật liệu góp phần gây ra gần 15% lỗi mỏi liên quan đến khung gầm , theo dữ liệu phân tích lỗi được thấy trong các đánh giá chất lượng cấp 1. Khi bạn chỉ định một ống cho các bộ phận ô tô, bạn đang cân bằng độ bền kéo, khả năng hàn, khả năng chống ăn mòn và chi phí trong môi trường mà dung sai được đo bằng micron và tuổi thọ sử dụng được đo bằng hàng trăm nghìn dặm.

Sự cân bằng đó càng trở nên chặt chẽ hơn trên nền tảng xe hiện đại. Điện khí hóa giúp tăng thêm khối lượng pin, giúp tăng tải xoắn lên hệ thống treo và ống khung xe. Mục tiêu giảm nhẹ yêu cầu các bức tường mỏng hơn với khả năng chống mỏi tương tự - hoặc cao hơn. Các lựa chọn theo quy tắc ngón tay cái truyền thống không còn hoạt động nữa. Một ống ERW đa năng hoạt động phù hợp trong một chiếc xe thân bằng thép có thể bị hỏng sớm trong một chiếc crossover EV vì quang phổ tải đã thay đổi. Việc hiểu được mối tương tác giữa quy trình sản xuất, cấp độ vật liệu và độ hoàn thiện bề mặt sẽ giúp phân biệt một ống có tuổi thọ cao, đáng tin cậy khỏi thống kê lỗi tại hiện trường.

Bài viết này chuyển qua các mô tả danh mục chung chung. Chúng tôi sẽ so sánh các ống kéo nguội chính xác, DOM, DOM và liền mạch cạnh nhau, sau đó kết nối từng loại với các hệ thống con thực tế của ô tô: đường truyền động, hệ thống treo, phanh và cấu trúc bên trong. Bạn cũng sẽ tìm thấy dữ liệu định lượng về hiệu ứng độ nhám bề mặt, bảng lựa chọn cấp vật liệu và khung quyết định có thể lặp lại giải thích các yêu cầu chứng nhận và tính kinh tế của quy mô lô.

2. Các loại ống được sử dụng trong ô tô: Ống liền mạch, DOM, ERW & Kéo nguội chính xác

Bốn gia đình sản xuất ống thống trị các ứng dụng ô tô. Sự khác biệt nằm ở cách thành ống được hình thành và các bước xử lý sau được áp dụng — và những khác biệt đó trực tiếp kiểm soát tính đồng nhất cơ học, tính nguyên vẹn của mối hàn và độ chính xác về kích thước.

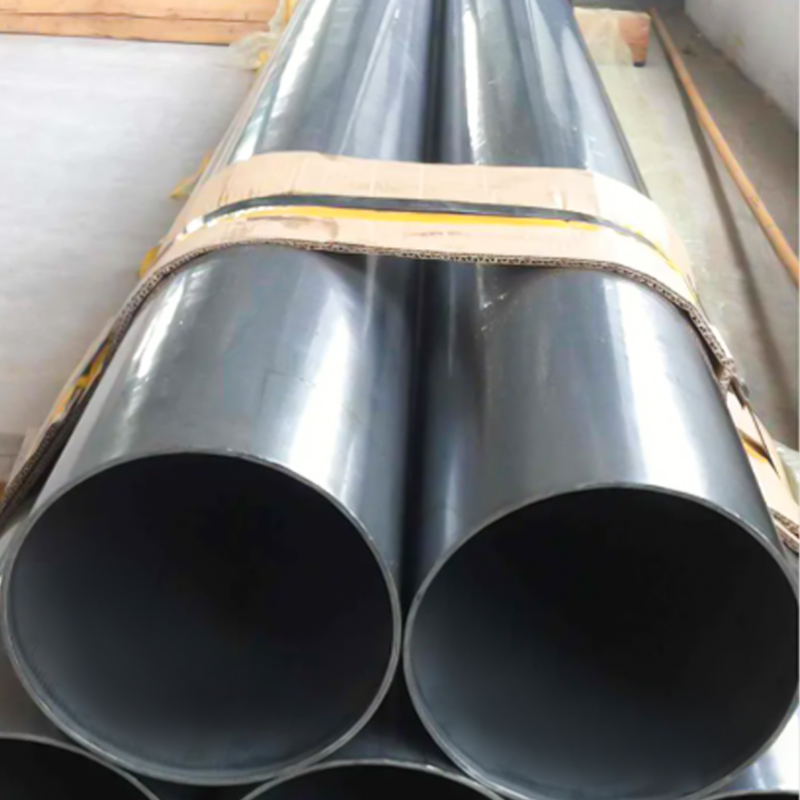

Đối với các bộ phận truyền động, ống DOM thu hẹp khoảng cách giữa chi phí và hiệu suất. A ống hàn kéo nguội cho các ứng dụng trục truyền động thường có dung sai độ dày thành là ±0,1 mm, điều này ảnh hưởng trực tiếp đến sự mất cân bằng dư — mỗi 0,1 mm độ lệch tâm có thể làm tăng sự mất cân bằng động lên 15–20 g·cm trong trục 1,5 mét. Đó là lý do tại sao các OEM chỉ định DOM thay vì ERW đơn giản cho trục cánh quạt, ngay cả khi chi phí nguyên liệu thô cao hơn 20–30%.

Ống thép chính xác cho trục truyền động, Nhà sản xuất ống trục truyền động

Suao cung cấp Ống thép chính xác cho trục truyền động, Là nhà sản xuất và nhà máy ống truyền động Trung Quốc, Ống thép chính xác tùy chỉnh cho trục truyền động.

Xem sản phẩm →

Ống liền mạch chiếm ưu thế trong các mạch thủy lực và an toàn quan trọng. Việc không có đường hàn sẽ loại bỏ liên kết yếu nhất trong hiện tượng mỏi áp suất ở chu kỳ cao. Tuy nhiên, liền mạch không có nghĩa là tốt hơn - nhiều loại DOM hiện đại đạt được độ bền nổ tương đương khi vùng hàn được xử lý nhiệt và kéo đúng cách. Ống kéo nguội chính xác, thường được cung cấp ID siêu mịn (Ra 0,4 µm hoặc tốt hơn), là lựa chọn mặc định cho bộ giảm xóc ống đơn và xi lanh hộp mực thủy lực trong đó tuổi thọ của vòng đệm quan trọng hơn độ bền của vòng thô.

3. So sánh cấp vật liệu: 1026, 4130, E355, 27SiMn và hơn thế nữa

Hóa học thép đặt ra cơ sở, nhưng cơ khí thực tế cũng phụ thuộc vào xử lý nhiệt. Cùng loại E355 có thể có giới hạn chảy là 150 MPa tùy thuộc vào việc nó được cung cấp dưới dạng cán, thường hóa hay gia công nguội. Bảng dưới đây liệt kê các loại ống ô tô phổ biến nhất với các đặc tính đại diện trong điều kiện giao hàng mà hầu hết các nhà cung cấp cung cấp cho các bộ phận được gia công hoặc tạo hình.

1026 ống DOM mang lại tỷ lệ độ mỏi trên chi phí tốt nhất cho trục truyền động quay , trong khi 4130 được dành riêng cho các nền tảng hiệu suất nhạy cảm với trọng lượng trong đó việc xử lý nhiệt sau hàn đã là một phần của kế hoạch sản xuất. E355 và ST52 chiếm ưu thế trong các thiết kế hệ thống treo của Châu Âu vì chúng hàn có thể đoán trước được và có thể được kéo đến mức chịu đựng chặt chẽ mà không bị đàn hồi quá mức. Cấp độ bền cao 27SiMn chủ yếu xuất hiện trong các máy móc di động hạng nặng và xe thương mại, trong đó điều kiện tôi và tôi mang lại cường độ chảy trên 800 MPa — nhưng nó đòi hỏi phải kiểm soát quy trình hàn cẩn thận để tránh làm mềm vùng bị ảnh hưởng bởi nhiệt.

4. Xử lý bề mặt và tác động của nó đến hiệu suất của ống

Xử lý bề mặt không phải là một lựa chọn thẩm mỹ. Trên ống giảm xóc, sự khác biệt giữa lớp phủ kẽm photphat và lớp phủ điện tử cataphoretic có thể là khả năng chống phun muối 480 giờ so với hơn 1.000 giờ. Bên trong ống, độ nhám bề mặt trực tiếp chi phối độ mòn của phốt: việc giảm độ nhám bề mặt bên trong (Ra) từ 1,6 µm xuống 0,4 µm đã được thể hiện trong thử nghiệm độ bền để kéo dài tuổi thọ của phớt thủy lực theo hệ số hai hoặc nhiều hơn .

Đối với các ứng dụng giảm xóc ống đơn, cách tốt nhất là sử dụng ống xi lanh giảm xóc có kiểm soát độ nhám bên trong — thường là Ra tối đa 0,4 µm — kết hợp với lớp phủ điện tử có tính chất xúc tác ở bề mặt bên ngoài. Lớp phủ điện tử mang lại khả năng chống đá dăm vượt trội hơn nhiều so với lớp phủ bột, trong khi lớp ID mịn giữ cho ma sát của phốt pít-tông ở mức thấp và ổn định trong suốt thời gian sử dụng của sản phẩm. Ở những khu vực mà vẻ ngoài thẩm mỹ quan trọng, chẳng hạn như thân xe cuộn lộ ra ngoài, lớp mạ crom cứng vẫn là tiêu chuẩn, nhưng nó làm tăng thêm khoảng 25–35% chi phí ống so với lớp phủ điện tử chất lượng cao.

Ống giảm xóc thủy lực – EN 10305-2 E235 N, Ống thép chính xác hàn nguội Ø40 x 2 mm, Nhà cung cấp - Giang Tô

Suao là nhà cung cấp Ống giảm chấn thủy lực tại Trung Quốc – EN 10305-2 E235 N, Ống thép chính xác hàn nguội Ø40 x 2mm, Ống giảm chấn thủy lực tùy chỉnh – EN 10305-2 E235 N, Hàn nguội

Xem sản phẩm →

5. Cách chọn ống phù hợp cho ứng dụng ô tô của bạn

Luồng quyết định có cấu trúc sẽ loại bỏ phỏng đoán. Trình tự năm bước sau đây đã được cải tiến từ hàng chục chương trình phê duyệt bộ phận sản xuất và đánh giá chất lượng nhà cung cấp.

1. Xác định hàm chính. Ống mang chất lỏng (xi lanh thủy lực), truyền mô-men xoắn (trục truyền động), hấp thụ năng lượng va chạm (hộp va chạm) hay hoạt động như một miếng đệm kết cấu? Chức năng này xác định kiểu hư hỏng chính - mỏi, mất ổn định, vỡ hoặc mòn - và do đó xác định đặc tính vật liệu chi phối.
2. Xác định trường hợp tải chiếm ưu thế. Ống cột lái chịu ứng suất xoắn và thỉnh thoảng bị nén dọc trục. Một ống tay treo bị uốn cong nhiều trục với tải trọng đảo ngược đáng kể. Hãy làm khớp giới hạn độ bền của loại thép (hoặc độ bền mỏi ở 107 chu kỳ) với phổ ứng suất và áp dụng hệ số an toàn tối thiểu là 1,5 đối với năng suất cho các bản dựng nguyên mẫu.
3. Chọn Quy trình sản xuất. Nếu thiết kế yêu cầu mạch áp suất cao, không hàn, hãy chọn ống liền mạch. Nếu bạn cần một giải pháp chi phí tầm trung với độ đồng tâm và hiệu suất mỏi tốt, một ống ID được mài giũa cho xi lanh thủy lực được làm từ DOM hoặc vật liệu hàn kéo nguội thường là điểm hấp dẫn. Đối với khung đỡ không quan trọng được sơn hoàn thiện, ERW là đủ.

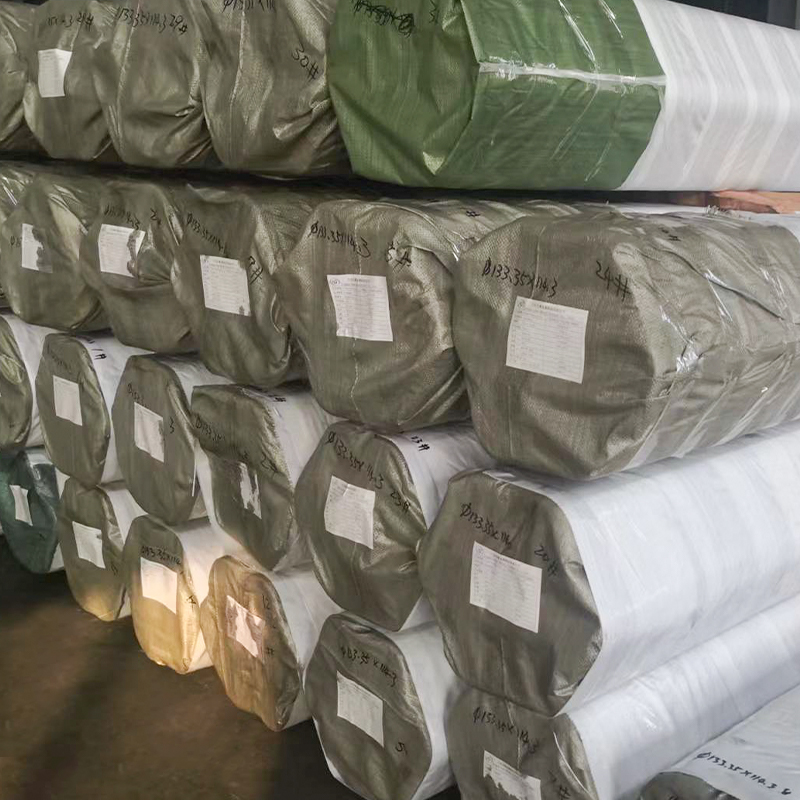

Ống Honed & SRB – EN 10305-1 E355 H8 Ra0.4, Hoàn thiện gương ID cho thùng xi lanh thủy lực, nhà cung cấp - Jiangsu Suao M

Suao là nhà cung cấp ống Honed & SRB tại Trung Quốc – EN 10305-1 E355 H8 Ra0.4, Lớp hoàn thiện ID gương cho Thùng xi lanh thủy lực, Ống Honed & SRB tùy chỉnh – EN 10305-1 E355 H8 Ra0.4, Lớp hoàn thiện ID gương cho Hydrau

Xem sản phẩm →

1. Xác định dung sai và độ bóng bề mặt. Chỉ định dung sai ID H8–H9 cho các khớp dẫn hướng pít-tông và thanh truyền. Yêu cầu Ra 0,8 µm hoặc cao hơn đối với phốt động, Ra 0,4 µm trong đó việc bịt kín dầu ở tốc độ quay thấp là rất quan trọng. Đối với trục truyền động, độ đồng tâm (TIR) ​​dưới 0,3% OD sẽ tránh bị phạt mất cân bằng.
2. Chi phí bản đồ, khối lượng và thời gian thực hiện. Một ống rút liền mạch có thể đắt hơn 40% so với một ống DOM tương đương. Nếu khối lượng hàng năm của bạn dưới 2.000 đơn vị, khoản phí bảo hiểm đó có thể được chấp nhận để tránh khấu hao dụng cụ. Đối với khối lượng trên 20.000 đơn vị, chi phí vật liệu chiếm ưu thế và giải pháp hàn được thiết kế tốt thường chiếm ưu thế.

Trình tự này ngăn ngừa lỗi phổ biến nhất: bắt đầu cuộc trò chuyện với cấp vật liệu trước khi hiểu được trạng thái ứng suất của thành phần. Luôn bắt đầu với chức năng và tải trọng, sau đó để dữ liệu đưa bạn đến loại ống phù hợp.

6. Cân nhắc về chi phí và thời gian thực hiện: Ống tùy chỉnh và ống tiêu chuẩn

Tổng chi phí của một ống trong bộ phận ô tô sản xuất hiếm khi bằng giá mỗi mét của nó. Việc cắt, hoàn thiện cuối và chi phí từ chối một lô do điều kiện cung cấp sai thường lớn hơn chi phí nguyên liệu thô. Bảng bên dưới so sánh các ống gốc tiêu chuẩn với các ống được vẽ tùy chỉnh phù hợp với sự kết hợp OD/ID/tường cụ thể và thông số bề mặt.

Đối với việc tạo mẫu với khối lượng thấp, tính linh hoạt quan trọng hơn đơn giá. Một số nhà máy chuyên dụng chấp nhận các đơn đặt hàng có khối lượng thấp tới 200–300 kg đối với ống kéo nguội chính xác, mang lại cho nhà cung cấp cấp 2 một lộ trình khả thi để xác nhận thiết kế trước khi cam kết sản xuất dụng cụ với khối lượng lớn. Trong những trường hợp này, hình phạt về thời gian thực hiện là không đáng kể — có thể thêm một tuần nữa — trong khi lợi ích kỹ thuật của việc thử nghiệm độ hoàn thiện bề mặt và dung sai cho mục đích sản xuất là rất lớn.

7. Chứng nhận & Tiêu chuẩn Chất lượng cho Ống Ô tô

Nếu không có chứng nhận phù hợp thì sẽ không có cổng mua sắm OEM nào cho phép nhà cung cấp ống bước vào cửa. Tiêu chuẩn cơ sở cho các bộ phận sản xuất là IATF 16949, bổ sung các yêu cầu dành riêng cho ô tô bên cạnh ISO 9001. Nhà cung cấp chỉ có ISO 9001 vẫn có thể được chấp nhận đối với các bộ phận dịch vụ hoặc hậu mãi, nhưng không được phép giao hàng trực tiếp OEM cấp 1.

• IATF 16949:2016 - Bắt buộc phải sản xuất hàng loạt. Yêu cầu các kế hoạch kiểm soát được ghi lại, nghiên cứu MSA và kiểm tra bố cục hàng năm. Các nhà cung cấp không có nó sẽ tự động bị loại khỏi hầu hết các RFQ.
• ISO 9001:2015 - Điểm đầu vào quản lý chất lượng tối thiểu. Thích hợp cho các lô nguyên mẫu và các bộ phận hậu mãi không quan trọng.
• Báo cáo thử nghiệm vật liệu theo EN 10204 Loại 3.1 — Bắt buộc đối với mỗi lô hàng ống khung gầm chịu áp lực. Tuyên bố Loại 2.1 là không đủ cho bất cứ thứ gì đi vào mạch thủy lực.
• PPAP cấp độ 3 — Gói phê duyệt bộ phận sản xuất tiêu chuẩn được hầu hết các nhà sản xuất xe chở khách yêu cầu. Bao gồm các kết quả về kích thước, chứng chỉ vật liệu, nghiên cứu khả năng (Ppk/Cpk) và phê duyệt hình thức.
• Tuân thủ REACH & RoHS — Áp dụng cho các phương pháp xử lý bề mặt (thụ động không chứa crom VI) và cho các bộ phận được bán ở thị trường phụ tùng thay thế ở Châu Âu.

Việc mất chứng nhận — hoặc không duy trì quy trình tuân thủ — không phải là vấn đề bất tiện về giấy tờ. Nó tạm dừng các chuyến hàng và có thể dẫn đến hành động ngăn chặn làm đóng băng toàn bộ chuỗi cung ứng đối với số bộ phận đó. Việc lựa chọn một nhà cung cấp ống có chứng chỉ IATF 16949 hiện hành và hồ sơ theo dõi về việc nộp PPAP đúng hạn là một quyết định giảm thiểu rủi ro chứ không phải là một hình thức mua sắm.

8. Kết luận & các bước tiếp theo

Mọi quyết định về ống ô tô đều nằm ở sự giao thoa giữa khoa học vật liệu, khả năng xử lý và toán học chuỗi cung ứng. Sự lựa chọn đúng đắn không bao giờ là một cấp độ hoặc quy trình duy nhất — đó là sự kết hợp mang lại tuổi thọ mỏi cần thiết, tính nhất quán về kích thước và khả năng chống ăn mòn trong phạm vi tổng chi phí khả thi. Ống liền mạch mang lại tính toàn vẹn tối đa cho các mạch quan trọng về an toàn. Ống DOM cung cấp sự cân bằng tốt nhất cho các bộ phận quay và kết cấu. ERW vẫn là công cụ chính cho các ứng dụng đã định hình, không chịu áp lực.

Các nhóm kỹ thuật thành công nhất không chỉ yêu cầu báo giá cho “ống dành cho linh kiện ô tô”. Họ đến bàn với một hộp tải rõ ràng, độ hoàn thiện bề mặt mục tiêu và sự hiểu biết về lộ trình chứng nhận mà chương trình của họ yêu cầu. Nếu bạn đang đánh giá một thiết kế mới hoặc tìm nguồn cung ứng lại một bộ phận hiện có, hãy bắt đầu với khung lựa chọn năm bước ở trên. Sau đó, hãy liên hệ với gói dữ liệu kỹ thuật bao gồm các chứng chỉ kiểm tra đầy đủ của nhà máy, các cuộn mẫu để đánh giá chất lượng mối hàn và dữ liệu về khả năng sẵn sàng cho PPAP — loại chất giúp phân biệt chuỗi cung ứng đáng tin cậy với bảng câu hỏi của nhà cung cấp.
