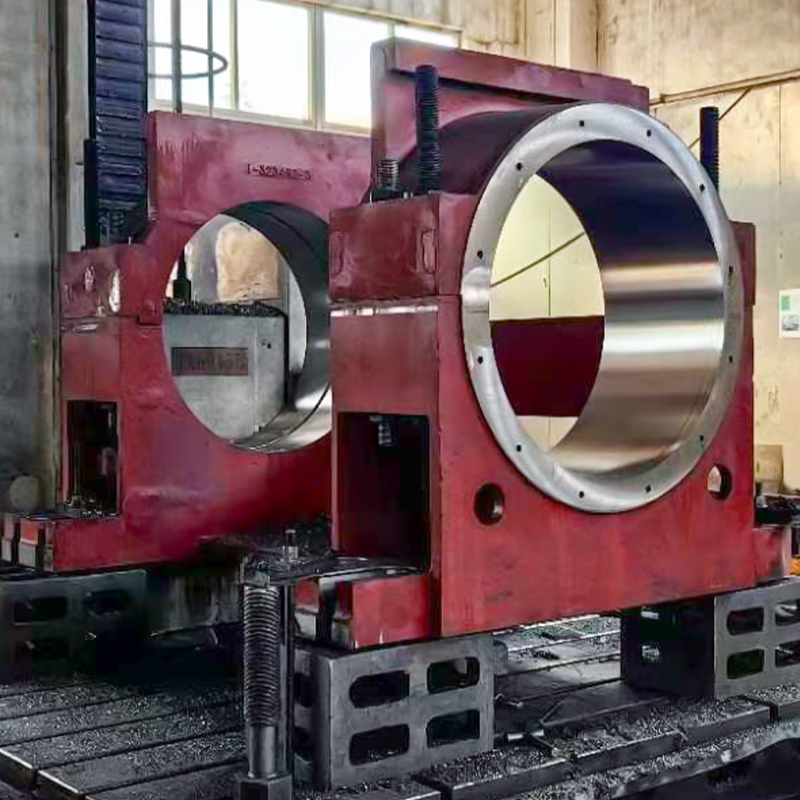

Vỏ ổ trục bằng thép đúc chất lượng cao của chúng tôi được thiết kế để chịu tải cực cao và hoạt động chính xác trong các ứng dụng công nghiệp đòi hỏi khắt khe. Được làm từ thép đúc ASTM A216 WCB và các loại thép cao cấp tùy chọn khác, những vỏ bọc này đảm bảo độ bền, độ tin cậy và độ chính xác cao. Có kích thước lỗ từ Ø50 mm đến Ø1500 mm (1.969–59.055 in), đường kính ngoài từ 100 mm đến 2000 mm và chiều rộng từ 50 mm đến 500 mm, bao gồm cả lỗ khoan tiêu chuẩn hạng nặng Ø500 mm × Chiều rộng OD 700 mm × 200 mm (19,685 × 27,559 × 7,874 in). Lý tưởng cho khai thác mỏ, tua-bin gió, máy bơm, băng tải và máy móc công nghiệp quy mô lớn.
Các tính năng chính
·Sức mạnh chịu tải nặng: WCB ASTM A216 (năng suất ~250 N/mm2) hỗ trợ tải trọng cực lớn.
·Gia công chính xác: Dung sai lỗ khoan ± 0,05 mm đảm bảo lắp ổ trục hoàn hảo.
·Chống ăn mòn: Tùy chọn sơn, mạ kẽm hoặc sơn dầu.
·Phạm vi kích thước lớn: Kích thước lỗ khoan lên tới Ø1500 mm (59,055 in) cho vòng bi lớn.
·Thiết kế bền bỉ: Kết cấu thép đúc cho độ tin cậy lâu dài.
· Tùy chọn có thể tùy chỉnh: Kích thước và hoàn thiện phù hợp cho các ứng dụng cụ thể.
Các loại thép thông dụng
| Lớp thép | loại | Cường độ năng suất (N/mm2) | Độ bền kéo (N/mm2) | Độ giãn dài (%) | Ứng dụng chính | Ghi chú |
| ASTM A216 WCB | Thép cacbon đúc | ~250 | 485–655 | 22 | Máy móc công nghiệp tiêu chuẩn và hạng nặng, khai thác mỏ, tua bin gió | Được sử dụng rộng rãi nhất; khả năng gia công tuyệt vời |
| ASTM A487 4Q | Thép đúc cường độ cao | ~485 | 655–895 | 15–20 | Ứng dụng cường độ cao, thiết bị lớn | Sức mạnh vượt trội cho tải rất cao |
| ASTM A217 WC9 | Thép hợp kim Cr-Mo | ~275 | 485–655 | 18 | Ứng dụng nhiệt độ cao, tua-bin, máy móc hạng nặng | Độ ổn định nhiệt tuyệt vời |
| AISI 304 (EN 1.4301) | thép không gỉ | ~205 | 515–690 | 40 | Môi trường chống ăn mòn, thực phẩm, hàng hải | Lý tưởng cho môi trường ẩm ướt hoặc có nhiều hóa chất |
| ASTM A36 | Thép kết cấu cacbon | ~250 | 400–550 | 20 | Máy móc tiêu chuẩn, ứng dụng công nghiệp nhỏ hơn | Tùy chọn tiết kiệm chi phí cho tải nhẹ hơn |
Kích thước & kích thước điển hình
| Đường kính lỗ khoan (ID) | Đường kính ngoài (OD) | Chiều rộng | Ghi chú |
| Ø50mm | 120mm | 50 mm | Máy móc nhỏ |
| Ø200 mm | 400mm | 120mm | Máy móc hạng trung |
| Ø500 mm | 700mm | 200 mm | Công nghiệp nặng |
| Ø1000 mm | 1400mm | 350mm | Thiết bị lớn |
| Ø1500 mm | 2000 mm | 500 mm | Ứng dụng cực kỳ hiệu quả |
Khả năng tải: Tải trọng động lên tới 50.000 kg (110.231 lb), tùy thuộc vào loại vòng bi.
Dung sai: Đường kính ±0,05 mm cho Ø50–500 mm; ±0,1 mm cho >500–1500 mm. OD/Chiều rộng ±0,5 mm đối với Ø50–500 mm; ±1 mm cho >500–1500 mm. Bề mặt hoàn thiện Ra ≤ 1,6 µm.
Quy trình sản xuất
1. Đúc: Cát hoặc đúc đầu tư tạo thành vỏ bọc chắc chắn.
2. Gia công chính xác: Gia công CNC đạt được đường kính ±0,05 mm và độ chính xác kích thước chặt chẽ.
3. Xử lý nhiệt: Bình thường hóa hoặc ủ để tăng cường sức mạnh và độ dẻo dai.
4. Hoàn thiện bề mặt: Sơn, mạ kẽm hoặc bôi dầu để chống ăn mòn.

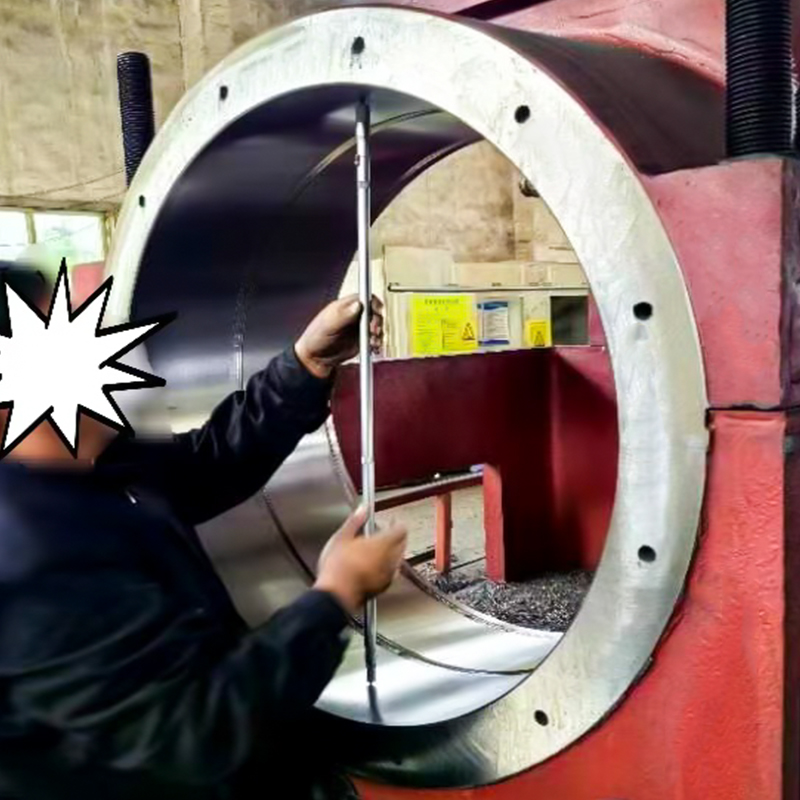

5. Kiểm tra chất lượng: Kiểm tra kích thước, kiểm tra độ cứng và kiểm tra siêu âm.
Ứng dụng
·Khai thác: Hệ thống băng tải, máy nghiền và xử lý vật liệu (WCB, A487 4Q).
·Tua bin gió: Vỏ trục chính và hộp số (WCB, WC9).
·Máy móc hạng nặng: Máy bơm, tua bin và thiết bị công nghiệp (WCB, đường kính Ø500 mm).
·Môi trường ăn mòn: Ứng dụng chế biến thực phẩm hoặc hàng hải (AISI 304).
·Ứng dụng tiêu chuẩn: Máy móc và ô tô nhỏ hơn (A36).
·Ứng dụng thứ cấp: Giá đỡ kết cấu trong thiết bị lớn, phụ kiện chống ăn mòn và các mục đích sử dụng tùy chỉnh khác.
Ưu điểm
·Tuổi thọ ổ trục được nâng cao với sự lắp đặt chính xác.
· Giảm độ rung và tiếng ồn cơ học.
·Khả năng chịu tải và va đập cao.
·Các lựa chọn chống ăn mòn trong môi trường khắc nghiệt.
Giao hàng & Đảm bảo chất lượng
·Điều kiện giao hàng: Chuẩn hóa hoặc ủ.
·Điều kiện bề mặt: Sơn, mạ kẽm hoặc bôi dầu.
·Tuân thủ: tiêu chuẩn ASTM A216, A487, A217, A36, và AISI.
·Chứng chỉ: DIN EN 10204 3.1 về thành phần hóa học, tính chất cơ học và độ chính xác kích thước.
