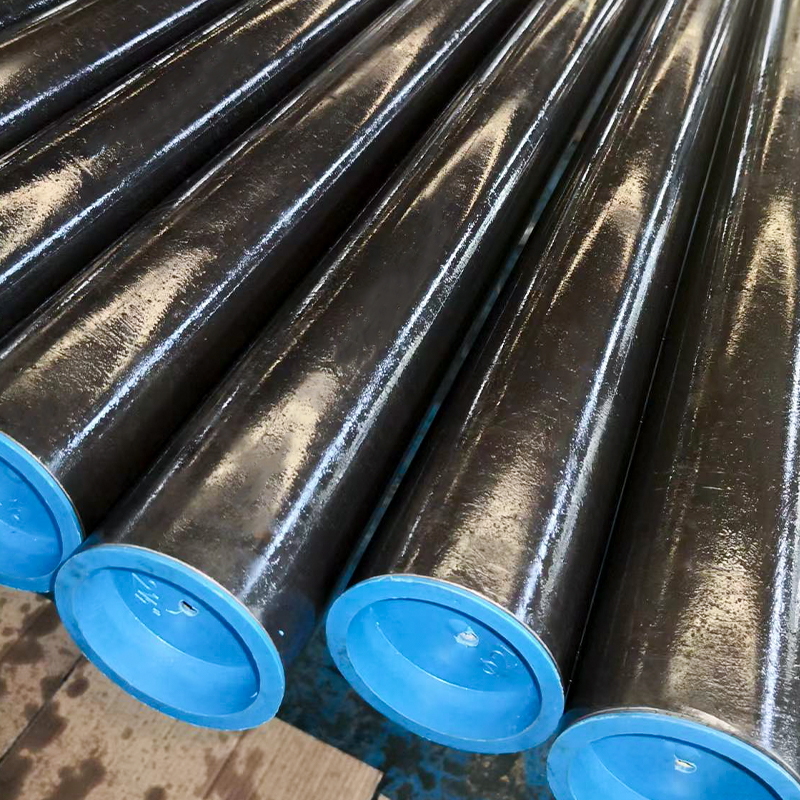

Ống xi lanh thủy lực của chúng tôi - ASTM A513 ST52 hàn nguội (CDW) được thiết kế để mang lại sự cân bằng giữa độ chính xác cao, độ tin cậy và hiệu quả chi phí. Được sản xuất thông qua Hàn điện trở (ERW) và sau đó được kéo nguội trên trục gá (DOM), những ống này đạt được độ chính xác về kích thước tuyệt vời, bề mặt bên trong mịn và độ thẳng vượt trội.
Được phát triển đặc biệt cho các quy trình mài giũa hoặc đánh bóng & đánh bóng con lăn (SRB), những ống này mang lại lớp hoàn thiện lỗ khoan lý tưởng cho các ứng dụng xi lanh thủy lực và khí nén trong các ngành như xây dựng, nông nghiệp, ô tô và xử lý vật liệu.
Các loại thép điển hình
·ASTM A513 Loại 5 (Drawn Over Mandrel, DOM)
·Tương đương ST52 / E355
·SAE 1020, SAE 1026 (các loại tùy chọn)
·E235 (dành cho ứng dụng nhẹ)
Kích thước phổ biến (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Lưu ý: Cả hai kích thước ống DOM hệ mét và hệ đo lường Anh đều được cung cấp theo yêu cầu.
Thông số kỹ thuật
·Tiêu chuẩn: ASTM A513, Loại 5 (Ống CDW / DOM)
· Mác thép: ST52 / SAE 1026
·Điều kiện: Vẽ nguội, chuẩn hóa
· Độ thẳng: 0,5:1000
·Dung sai: OD & WT theo tiêu chuẩn ASTM A513
·Hoàn thiện bề mặt (như được cung cấp): ID Ra 2,5 μm
·Hoàn thiện bề mặt (sau khi mài giũa/SRB): ID Ra ≤ 0,4 μm
Quy trình sản xuất
1. Dải thép cán nóng → khe chính xác
2. Hàn điện trở (ERW) → hình thành ống mẹ
3. Xử lý nhiệt/Bình thường hóa → loại bỏ ứng suất và cải thiện tính toàn vẹn của mối hàn
4. Vẽ nguội trên trục gá (DOM) → đảm bảo OD/ID chính xác, độ bền được cải thiện
5. Cắt và duỗi thẳng → đạt được độ chính xác và độ thẳng tuyệt vời
6. Kiểm tra lần cuối → kiểm tra kích thước, kiểm tra chất lượng đường hàn, đánh giá bề mặt
Các tính năng và lợi ích chính
·Giải pháp thay thế tiết kiệm chi phí cho ống ASTM A519 liền mạch
·Độ thẳng và độ chính xác kích thước tuyệt vời
·Chất lượng đường hàn cao nhờ quy trình DOM chuẩn hóa
·Chuẩn bị hoàn hảo cho việc mài giũa hoặc hoàn thiện SRB
·Được cung cấp theo kích thước hệ mét và hệ Anh để tương thích toàn cầu
Ứng dụng
·Xi lanh thủy lực cho thiết bị xây dựng
·Hệ thống thủy lực máy móc nông nghiệp
·Tự động hóa công nghiệp & robot
·Thiết bị nâng hạ và xử lý vật liệu
·Xi lanh khí nén
