EN 10305-2 Ống trục truyền động hàn chính xác – E355, E235, E420, E275 (Ø60 x 3,5 mm & 50–219 mm)

Yêu cầu ngay

Tổng quan

Thúc đẩy các dự án của bạn tiến triển với Ống trục dẫn động hàn chính xác EN 10305-2 của chúng tôi ở các cấp E355, E235, E420 và E275. Có sẵn các kích cỡ từ đường kính ngoài (OD) từ Ø50 đến 219 mm (1,969–8,622 inch) và độ dày thành (WT) từ 1 đến 5 mm (0,039–0,197 inch), bao gồm cả loại ống có đường kính ngoài Ø60 x 3,5 mm (2,362 x 0,138 inch) chắc chắn, những ống hàn cường độ cao này mang lại hiệu suất vượt trội cho truyền động điện công nghiệp và ô tô. Được thiết kế để truyền mô-men xoắn hiệu quả, chúng đảm bảo độ bền trong trục truyền động của ô tô, xe tải và máy móc hạng nặng, với mức sử dụng thứ cấp tối thiểu trong xi lanh và con lăn.

Tại sao chọn ống trục truyền động của chúng tôi?

·Hiệu suất cường độ cao: Các loại E355, E235, E420 và E275 có cường độ năng suất lên tới 470 N/mm2, lý tưởng cho ống trục dẫn động ô tô và truyền động điện công nghiệp.
·Dung sai độ chính xác: Dung sai chặt chẽ (ví dụ: Ø60 mm/2,362 inch OD ±0,15%, 3,5 mm/0,138 inch WT ±10%) đảm bảo tích hợp liền mạch vào cụm trục truyền động.
·Khả năng chống mỏi vượt trội: Quá trình hàn kéo nguội (CDW) giúp tăng cường độ bền, giảm thiểu mài mòn trong môi trường mô-men xoắn cao.
· Bề mặt hoàn thiện mịn: Bề mặt sạch sẽ, đồng đều giúp giảm ma sát, tăng hiệu suất trục truyền động và tuổi thọ.
·Kích thước tiêu chuẩn toàn cầu: Các kích thước phổ biến như Ø60 x 3,5 mm (2,362 x 0,138 inch) và Ø180 x 3 mm (7,087 x 0,118 inch), trong phạm vi Ø50–219 mm, đáp ứng nhu cầu ô tô và công nghiệp.
· Độ tin cậy hiệu quả về chi phí: Thép carbon chất lượng cao mang lại hiệu suất cao nhất với chi phí cạnh tranh.

Quy trình sản xuất

Ống trục truyền động hàn chính xác EN 10305-2 của chúng tôi được chế tạo để đạt được sự xuất sắc:

1. Hàn kéo nguội (CDW): Các dải thép được hàn và kéo nguội để đạt được kích thước chính xác (ví dụ: Ø60 x 3,5 mm/2,362 x 0,138 inch), nâng cao độ bền và chất lượng bề mặt cho ống hàn chính xác.
2. Xử lý nhiệt: Các điều kiện chuẩn hóa (N) hoặc kéo nguội (C, LC) tối ưu hóa các đặc tính cơ học để truyền mô-men xoắn.
3. Hoàn thiện bề mặt: Bề mặt nhẵn, sạch, thường được bôi dầu hoặc phốt phát, đảm bảo khả năng chống ăn mòn và dễ lắp ráp.
4. Kiểm tra chất lượng: Kiểm tra kích thước, kiểm tra độ bền kéo và kiểm tra không phá hủy (ví dụ: dòng điện xoáy) đảm bảo tuân thủ các tiêu chuẩn EN 10305-2.
Quá trình này mang lại ống hàn có độ bền cao được tối ưu hóa cho các ứng dụng trục truyền động.

Lớp vật liệu

Ống trục truyền động của chúng tôi có các loại E355, E235, E420 và E275, mỗi loại được thiết kế riêng cho truyền tải điện:

So sánh thành phần hóa học (% tối đa trừ khi được chỉ định)

lớp	Cacbon (C)	Silic (Si)	Mangan (Mn)	Phốt pho (P)	Lưu huỳnh (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Lưu ý: E420 có thể bao gồm các nguyên tố hợp kim (ví dụ: Nb, V, Ti) lên tới tổng cộng 0,12%.

So sánh tính chất cơ học (Kéo nguội, C)

lớp	Cường độ năng suất (N/mm², phút)	Độ bền kéo (N/mm2)	Độ giãn dài (%, phút)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Lưu ý: Đặc tính dành cho điều kiện kéo nguội (C), lý tưởng cho trục truyền động. Các điều kiện khác (ví dụ: N, LC) khác nhau về độ bền hoặc độ dẻo.

Điều kiện giao hàng

·Kéo nguội ( C): Độ bền và độ chính xác tối đa, lý tưởng cho ống trục truyền động ô tô (ví dụ: Ø60 x 3,5 mm).
·Kéo nguội và giảm căng thẳng (LC): Khả năng định dạng nâng cao cho các bộ phận trục truyền động cần xử lý thêm.
·Chuẩn hóa (N): Được xử lý nhiệt cho đặc tính đồng nhất, phù hợp với trục truyền động tiêu chuẩn.
·Như hàn (W): Tùy chọn tiết kiệm chi phí cho các trục dẫn động ít đòi hỏi hơn.

Mô tả lớp

·E235: Thép cacbon thấp có khả năng hàn tuyệt vời, lý tưởng làm trục dẫn động tiết kiệm chi phí trong các phương tiện hạng nhẹ.
·E275: Độ bền và khả năng định hình cân bằng, hoàn hảo cho trục truyền động hạng trung trong các ứng dụng ô tô.
·E355 : Độ bền cao hơn cho các trục truyền động đòi hỏi khắt khe trong ô tô và xe tải, mang lại khả năng chống mỏi vượt trội.
·E420: Thép cường độ cao với độ dẻo dai được tăng cường, lý tưởng cho trục truyền động hạng nặng trong máy móc công nghiệp.

Thông số kỹ thuật

Tiêu chuẩn: EN 10305-2 (Ống thép hàn chính xác kéo nguội)

Phạm vi kích thước:

·Đường kính ngoài (OD): Ø50–219 mm (1.969–8.622 inch)
·Độ dày thành (WT): 1–5 mm (0,039–0,197 inch)
·Chiều dài: Ngẫu nhiên (1.000–12.000 mm / 3,3–40 ft) hoặc cắt tùy chỉnh
Kích thước phổ biến cho trục truyền động (OD x WT, hệ mét):

· Ø60 x 3,5 mm (2,362 x 0,138 inch, trục truyền động ô tô hạng trung)
· Ø76 x 3 mm (2,992 x 0,118 inch, trục truyền động ô tô và công nghiệp nhẹ)
· Ø89 x 4 mm (3,504 x 0,157 inch, trục truyền động của xe hạng nặng)
· Ø114 x 4,5 mm (4,488 x 0,177 inch, trục truyền động máy móc công nghiệp)
· Ø168 x 5 mm (6,614 x 0,197 inch, ứng dụng công nghiệp mô-men xoắn cao)
· Ø180 x 3 mm (7,087 x 0,118 inch, trục dẫn động xe công nghiệp và thương mại hạng nặng)
Dung sai (theo EN 10305-2):

·Đường kính ngoài (≤80 mm): ±0,15%; (>80–219 mm): ±0,20%
·WT: ±10%
·Chiều dài: ±3 mm đối với chiều dài cắt
·Điều kiện giao hàng: Kéo nguội ( C), Kéo nguội và giảm ứng suất ( LC), Chuẩn hóa ( N), Như hàn ( W)
·Điều kiện bề mặt: nhẵn, sạch hoặc được phủ (dầu/phốt phát) để chống ăn mòn và dễ lắp ráp.

Ứng dụng

Các ống chính xác EN 10305-2 E355, E235, E420 và E275 của chúng tôi (ví dụ: Ø60 x 3,5 mm/2,362 x 0,138 inch) được thiết kế cho:

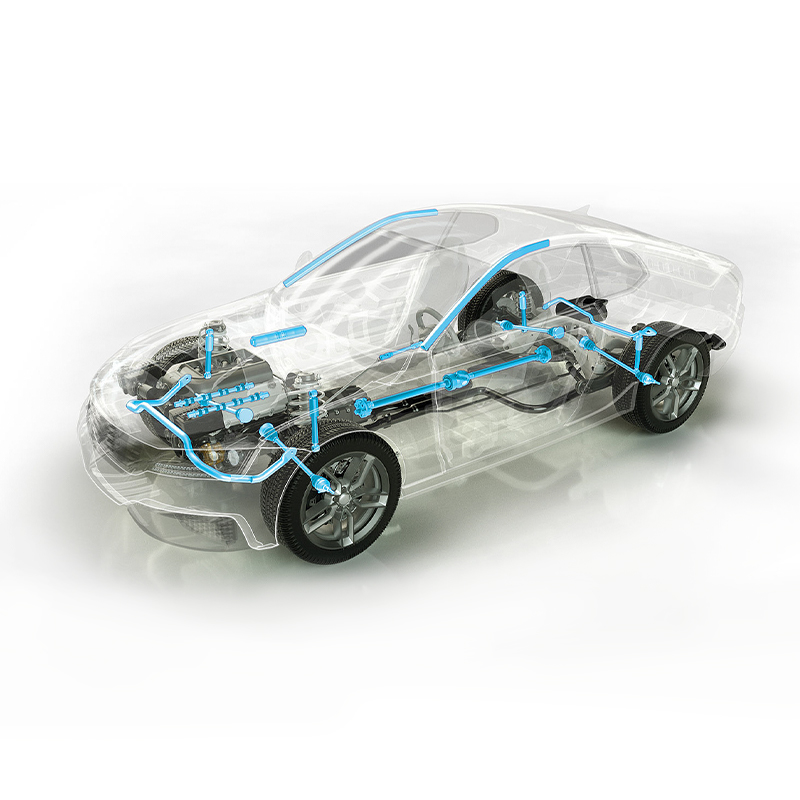

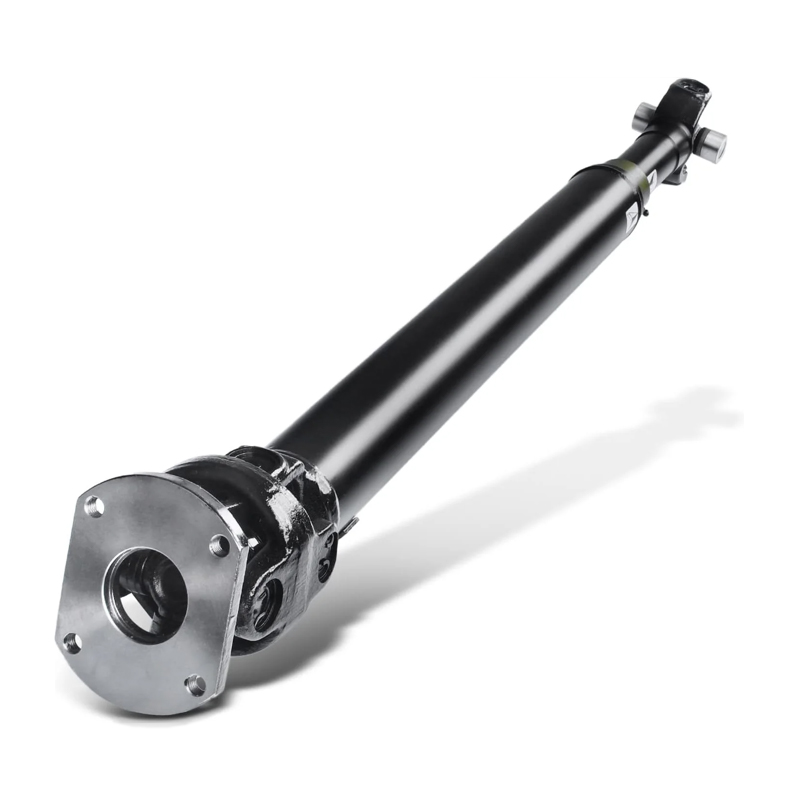

Trục truyền động: Ống hiệu suất cao dành cho ô tô (ô tô, xe tải có trục truyền động Ø60 x 3,5 mm, Ø89 x 4 mm) và công nghiệp (máy móc có trục truyền động Ø114 x 4,5 mm, Ø180 x 3 mm). Các cấp độ E355 và E420 đảm bảo truyền mô-men xoắn mạnh mẽ cho ống chính xác dành cho các OEM ô tô; E235 và E275 phù hợp với các ứng dụng nhẹ hơn.
Ứng dụng phụ (sử dụng hạn chế):

·Xi lanh thủy lực/khí nén (E355, E420 cho áp suất cao; E235, E275 cho tiêu chuẩn).
·Con lăn băng tải (E235, E275 cho tiêu chuẩn; E355 cho tải nặng).
·Linh kiện ô tô (E355, E420).

Đảm bảo chất lượng

Tất cả các ống E355, E235, E420 và E275 đều tuân thủ các tiêu chuẩn EN 10305-2. Chứng chỉ kiểm tra theo DIN EN 10204 3.1 xác minh thành phần hóa học, tính chất cơ học và độ chính xác về kích thước. Thử nghiệm dòng điện xoáy, thử nghiệm làm phẳng và kiểm tra bề mặt đảm bảo hiệu suất cao nhất cho ống truyền tải điện công nghiệp.

Thúc đẩy dự án của bạn về phía trước

·Được thiết kế riêng cho trục truyền động: Các kích thước phổ biến như Ø60 x 3,5 mm (2,362 x 0,138 inch) và Ø180 x 3 mm (7,087 x 0,118 inch), với điều kiện kéo nguội, tối ưu hóa hiệu suất cho truyền lực.
·Tuân thủ các tiêu chuẩn toàn cầu: EN 10305-2 đảm bảo độ tin cậy và chất lượng cho thị trường trên toàn thế giới.
·Cung cấp linh hoạt: Có sẵn kích thước tiêu chuẩn và các tùy chọn có thể tùy chỉnh cho nhu cầu trục truyền động của bạn.
·Hướng dẫn của chuyên gia: Nhóm của chúng tôi giúp bạn chọn loại và kích thước hoàn hảo để đạt hiệu quả tối đa.

Đặt hàng ngay bây giờ để nâng cao hiệu suất trục truyền động của bạn với Ống hàn chính xác EN 10305-2. Yêu cầu báo giá tại hongli-jy@126.com hoặc truy cập hltube.com để khám phá đầy đủ các loại ống chính xác của chúng tôi!
